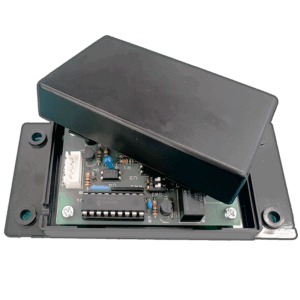

TS-IFU01

接点でJEM-A端末を制御

1ショットでJEM-A端末を制御します。
本製品を使用することにより、無電圧1ショットをJEM-A規格に変換します。


【商品概要】

・無電圧1ショット信号をJEM-A制御信号に変換します。
・JEM-A端末からの動作状態(ON/OFF信号)を無電圧信号に変換します。
(スタティック信号にのみ対応します。)

【主な用途】

・JEM-A対応端末をスイッチやA/B無電圧1ショットの信号が出力できる外部機器で制御する。
・TS-JEMA03と併用することで、通常1.9mとされているJEM-A機器間の配線距離を約200mまで延長可能になる。

【主な用途】

・JEM-A対応インターホンと無電圧接点コントロール可能な電気錠制御機器との接続

【特徴】

・1ショットA接点(メイク)信号、もしくは1ショットB接点(ブレイク)信号での制御入力
1ショット接点信号をJEM-A制御信号に変換します。
入力のA(メイク)/B(ブレイク)接点による制御方法は、接続する外部機器に合わせて設定できます。
※メイクで動作、ブレイクで停止のような制御方法ではご使用できません。あくまで1ショット接点信号をJEM-A(HA)制御信号に変換するだけです。

・JEM-A端末機器の状態(モニタ)信号をA接点もしくはB接点で出力
接続する外部機器に合わせて設定できます。
※JEM-A端末機器の状態信号がスタティック方式の場合のみ対応。(ダイナミック方式の信号には対応しません。)
参考)ダイナミック方式の信号
→機器動作中の状態信号が通電と非通電を細かく繰り返します。
→機器停止中の状態信号は非通電です。
参考)スタティック方式の信号
→機器動作中の状態信号を通電であらわします。
→機器停止中の状態信号は非通電です。

・電源入力部はDC9V~24Vに対応。
別途電源が必要です。
一般ACアダプタや外部機器のDCアウトから電源を供給します。

【備考】

本製品はJEM-A規格に準じて設計製作し、試験をおこなっております。
従って本製品とJEM-A端末機器との接続距離は、規定の1.9mでの正常動作を確認しております。
それ以上の距離で接続し、ご使用になられる際は、十分な動作確認を行ってください。
JEM-A端子間の距離が1.9m以上でのご使用は、動作保証対象外となります事、あらかじめご了承ください。

本機の動作/システム構築例/仕様につきまして、詳しくはこちら【成和防災株式会社へリンク】

TS-JEMA03

JEM-A制御装置を流用可能

JEM-A非対応の電気錠制御機器でも、1ショットでの解錠制御入力が搭載していれば、本製品を使用することにより、JEM-A対応インターホンと接続が可能になります。


【JEM-A/無電圧接点 変換アダプタ】

JEM-A非対応の電気錠制御機器でも制御機器の仕様によっては、本アダプタを使用すれば、JEM-A対応インターホンを接続できます。
インターホンに解錠制御機能がついているなら、電気錠システムと接続してみてはいかがでしょうか?
本製品は JEM-A対応コントローラーと無電圧接点で制御できる外部機器を接続する為のインターフェイスアダプタです。

【製品概要】

・JEM-A規格の信号を無電圧信号に変換する。
・メイク/ブレイクでの状態信号をJEM-A規格の信号に変換する。

【主な用途】

・JEM-A対応インターホンと無電圧接点コントロール可能な電気錠制御機器との接続

【特徴】

・変換アダプタから出力される信号をA接点とB接点で切替が可能。制御する外部機器に合わせて設定できます。
・変換アダプタから出力される信号を1秒1ショットとメイク/ブレイクのオルタネート動作で切替えて出力が可能。制御する外部機器に合わせて設定できます。
・電源入力部はDC9V~24Vに対応。別途電源が必要です。一般ACアダプタや外部機器のDCアウトから電源を供給します。

【備考】

本製品はJEM-A規格に準じて設計製作し、試験をおこなっております。
従ってJEM-Aインターフェイス機器との接続距離は、規定の1.9mでの正常動作を確認しております。
それ以上の距離で接続し、ご使用になられる際は、十分な動作確認を行ってください。
JEM-A端子間の距離が1.9m以上でのご使用は、動作保証対象外となります事、あらかじめご了承ください。



本機の動作/システム構築例/仕様につきまして、詳しくはこちら【成和防災株式会社へリンク】
